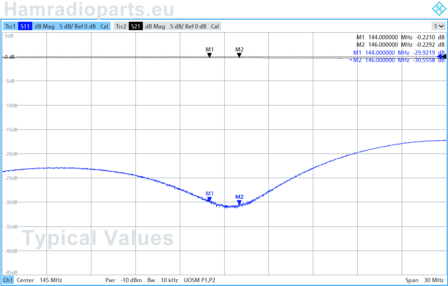

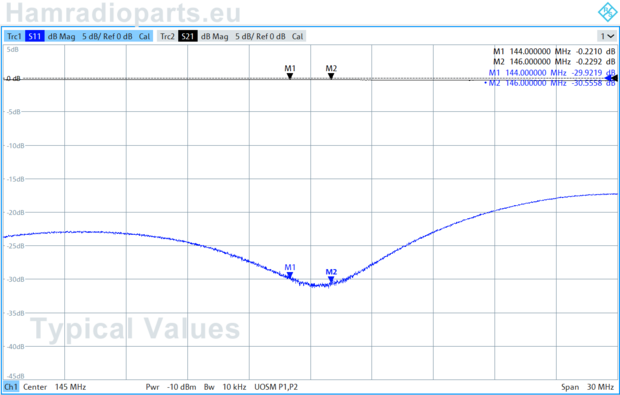

LPF example 300W 2M 144MHz input return loss

300W Low pass filter Kit 2M 144-148MHz

Laagdoorlaatfilterkit, bevat een printplaat en alle componenten om uw eigen laagdoorlaatfilter voor 144-148MHz (2M band) te bouwen. Dit 9-polige laagdoorlaatfilter kan tot 300 W CW aan.

Standaard levertijd

: 2-3 werkdagen

€ 27,95

Prijs per stuk

Aantal:

Bestellen

Omschrijving

Laagdoorlaatfilterkit, bevat een printplaat en alle componenten om uw eigen laagdoorlaatfilter voor 144-148MHz (2M band) te bouwen. Dit 9-polige laagdoorlaatfilter kan tot 300 W CW aan.

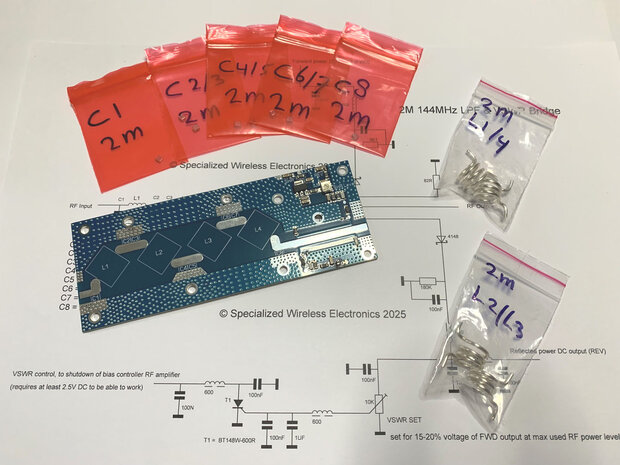

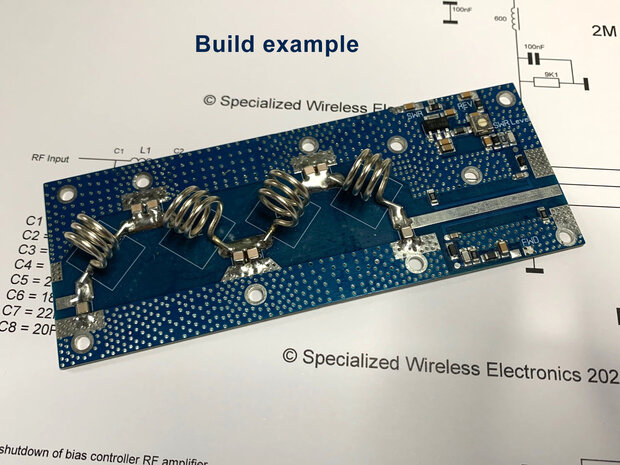

Deze set bevat een verzilverde TG170-printplaat met swr-brug en alle componenten om een volledig operationeel filter te bouwen. Voorgewonden spoelen en ATC-condensatoren worden geleverd met de juiste waarden en maken het veel eenvoudiger om een werkend product te bouwen.

Op de VSWR-bridge is een eenvoudig VSWR-beveiligings circuit aanwezig dat kan helpen problemen met uw RF-versterker te voorkomen wanneer u vergeet de uitgangsconnector aan te sluiten. Geen garantie voor een correcte werking, het is een gratis extra optie.

Om te voldoen aan CE en RED moet dit filter worden ingebouwd in een metalen behuizing met invoer- en uitvoer RF-connectoren.

Een handleiding, componentenplaatsingsschema en schema zijn inbegrepen.

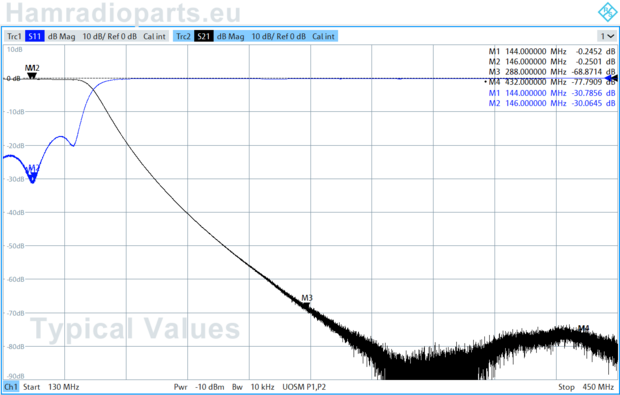

Wanneer het filter op de juiste wijze is gemonteerd en afgeregeld met een VNA of vergelijkbaar apparaat, kunnen de specificaties vergelijkbaar zijn met de specificaties zoals getoond in de specificatie fotos.

Als u hulp nodig hebt bij het afregelen van het filter, vraag ons dan om meer informatie.
